Thông tin chi tiết sản phẩm:
|
| Tên: | Gia công vòng bi lăn kim rắn với con dấu | Loại mang: | Vòng bi gia công có vòng trong / Vòng bi gia công không có vòng trong |
|---|---|---|---|
| Loại vòng ngoài: | Gia công (rắn) | Vật liệu chịu lực: | Thép mạ crôm 100Cr6 |
| giải pháp niêm phong: | Bịt kín một bên hoặc bịt kín cả hai bên | Loại niêm phong: | Tiếp xúc |
| Tính năng tái bôi trơn:: | Với rãnh & lỗ bôi trơn | lớp dung sai: | Bình thường |
| Số mặt bích, vòng ngoài:: | 2 | Số hàng: | 1 |
| Nhiệt độ hoạt động: | -30°C đến 120°C | tùy chỉnh: | Tiêu chuẩn hoặc tùy chỉnh có sẵn |
| Điểm nổi bật: | Vòng bi kim NA6904 2RS,Vòng bi kim RNA 4908 RS,Vòng bi na 6904 được gia công |
||

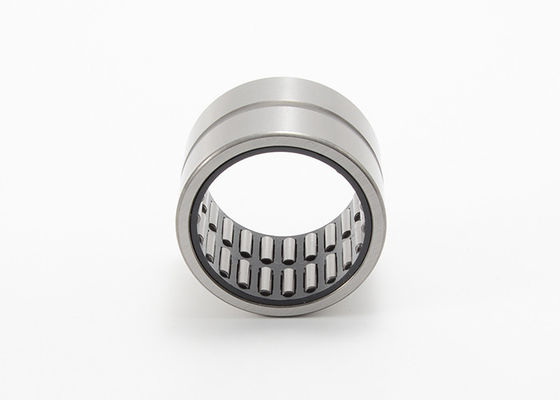

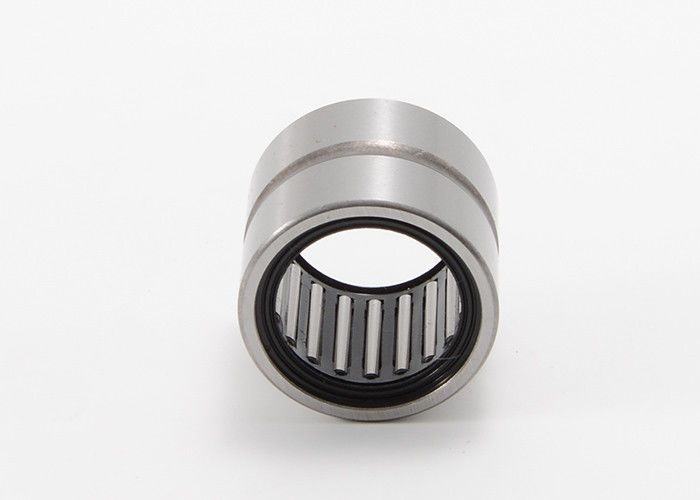

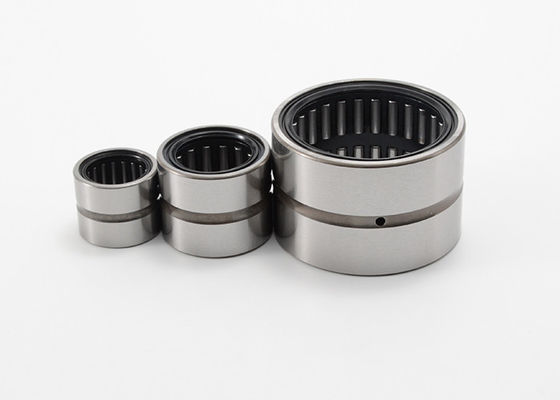

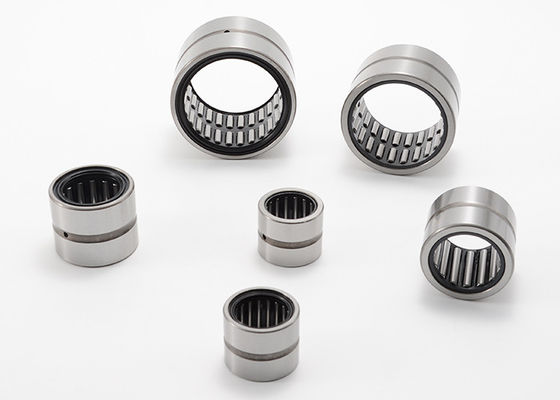

Vòng bi kim rắn được gia công có phớt NA6904 2RS RNA 4908 RS
Vòng bi kim được sử dụng khi khả năng chịu tải hoặc độ chính xác của vòng bi kim hình cốc có đầu hở không còn đủ và khả năng chịu tải cao của vòng bi lăn hình trụ chưa được yêu cầu.
Ổ lăn kim đặt ra các yêu cầu thấp hơn về độ chính xác kích thước, độ chính xác hình học và độ cứng của kết cấu liền kề so với ổ lăn kim có đầu hở và đầu kín.
Các vòng bi tiêu chuẩn là:
ổ lăn kim có gờ, có hoặc không có vòng trong
ổ lăn kim không có gờ, có hoặc không có vòng trong.
Bao gồm các mẫu RNA...RS, RNA...2RS, NK...RS, NK...2RS;NA...RS, NA...2RS;NKI...RS, NKI...2RS
Ổ trục không có vòng trong rất phù hợp để bố trí ổ trục có kích thước hướng tâm đặc biệt nhỏ gọn, nếu mương trục có thể được làm cứng và mài.
Vòng bi có vòng trong được sử dụng nếu trục không thể được cấu hình như rãnh lăn của ổ lăn.
Gia công vòng bi lăn kim rắn với con dấu Thông số kỹ thuật:
|
trục Đường kính |
Chỉ định mang |
Khối lượng khoảng |
Kích thước ranh giới FW |
Xếp hạng tải cơ bản | Tốc độ giới hạn | ||||||
| Mã hiện tại | Mã gốc | đ |
fw F |
D | C | b | Năng động | tĩnh | Dầu | ||
| mm | g | mm | N | vòng/phút | |||||||
| không có hồng ngoại | |||||||||||
| 14 | ARN4900RS | RNA4900-2RS | 16 | 14 | 22 | 13 | 4560 | 4660 | 13000 | ||
| 16 | ARN4901RS | RNA4901-2RS | 18 | 16 | 24 | 13 | 4950 | 5800 | 12000 | ||
| 20 | ARN4902RS | RNA4902-2RS | 21,5 | 20 | 28 | 13 | 5980 | 9500 | 10000 | ||
| 22 | ARN4903RS | RNA4903-2RS | 23 | 22 | 30 | 13 | 6050 | 10100 | 9000 | ||
| 25 | ARN4904RS | RNA4904-2RS | 56 | 25 | 37 | 17 | 14900 | 17500 | 7500 | ||
| 30 | ARN4905RS | RNA4905-2RS | 60 | 30 | 42 | 17 | 16300 | 21500 | 6500 | ||
| 35 | ARN4906RS | RNA4906-2RS | 69 | 35 | 47 | 17 | 20050 | 24900 | 5500 | ||
| 42 | ARN4907RS | RNA4907-2RS | 107 | 42 | 55 | 20 | 22500 | 37000 | 4800 | ||
| 48 | ARN4908RS | RNA4908-2RS | 154 | 48 | 62 | 22 | 33050 | 50900 | 4200 | ||
| 52 | ARN4909RS | RNA4909-2RS | 157 | 52 | 68 | 22 | 34800 | 56800 | 3900 | ||
| 58 | ARN4910RS | RNA4910-2RS | 160 | 58 | 72 | 22 | 37800 | 61500 | 3500 | ||
| có hồng ngoại | |||||||||||
| 10 | NA4900RS | NA4900-2RS | 24,5 | 10 | 14 | 22 | 13 | 14 | 4560 | 4660 | 13000 |
| 12 | NA4901RS | NA4901-2RS | 27,5 | 12 | 16 | 24 | 13 | 14 | 4950 | 5800 | 12000 |
| 15 | NA4902RS | NA4902-2RS | 37 | 15 | 20 | 28 | 13 | 14 | 5980 | 9500 | 10000 |
| 17 | NA4903RS | NA4903-2RS | 40 | 17 | 22 | 30 | 13 | 14 | 6050 | 10100 | 9000 |
| 20 | NA4904RS | NA4904-2RS | 80 | 20 | 25 | 37 | 17 | 18 | 14900 | 17500 | 7500 |
| 25 | NA4905RS | NA4905-2RS | 89,5 | 25 | 30 | 42 | 17 | 18 | 16300 | 21500 | 6500 |
| 30 | NA4906RS | NA4906-2RS | 104 | 30 | 35 | 47 | 17 | 18 | 20050 | 24900 | 5500 |
| 35 | NA4907RS | NA4907-2RS | 175 | 35 | 42 | 55 | 20 | 21 | 22500 | 37000 | 4800 |
| 40 | NA4908RS | NA4908-2RS | 252 | 40 | 48 | 62 | 22 | 23 | 33050 | 50900 | 4200 |
| 45 | NA4909RS | NA4909-2RS | 290 | 45 | 52 | 68 | 22 | 23 | 34800 | 56800 | 3900 |
| 50 | NA4910RS | NA4910-2RS | 295 | 50 | 58 | 72 | 22 | 23 | 37800 | 61500 | 3500 |
| 55 | NA4911RS | NA4911-2RS | 55 | 80 | 24 | 25 | |||||
| 60 | NA4912RS | NA4912-2RS | 60 | 85 | 25 | 26 | |||||
| 70 | NA4914RS | NA4914-2RS | 70 | 100 | 31 | 32 | |||||
| loạt 69 | |||||||||||
| 12 | NA6901-2RS | RNA6901-2RS | 12 | 16 | 24 | 22 | 23 | ||||
| 17 | NA6903-2RS | RNA6903-2RS | 17 | 22 | 30 | 23 | 24 | ||||
| 20 | NA6904-2RS | RNA6904-2RS | 20 | 25 | 37 | 30 | 31 | ||||
| 25 | NA6905-2RS | RNA6905-2RS | 25 | 30 | 42 | 30 | 31 | ||||
| 40 | NA6908-2RS | RNA6908-2RS | 40 | 48 | 62 | 40 | 41 | ||||
