Thông tin chi tiết sản phẩm:
|
| Tên: | Vòng bi kim hạng nặng | Loại vòng bi kim: | Vòng bi kim Race được gia công có vòng ngoài - Không có vòng trong |
|---|---|---|---|
| Số hàng của con lăn: | hàng đơn | Chất liệu con dấu: | không niêm phong |
| Người lưu giữ (Lồng): | ĐÚNG | các yếu tố lăn: | Lồng hướng dẫn kim chính xác |
| Inch - Số liệu: | inch | Vật liệu chịu lực: | thép chịu lực chất lượng |
| Các tính năng khác: | Rãnh bôi trơn hình khuyên | tùy chỉnh: | Tiêu chuẩn hoặc tùy chỉnh có sẵn |
| Điểm nổi bật: | Vòng bi lăn kim mở không được niêm phong,vòng bi kim lồng nặng,vòng bi kim lồng MR 48 |
||

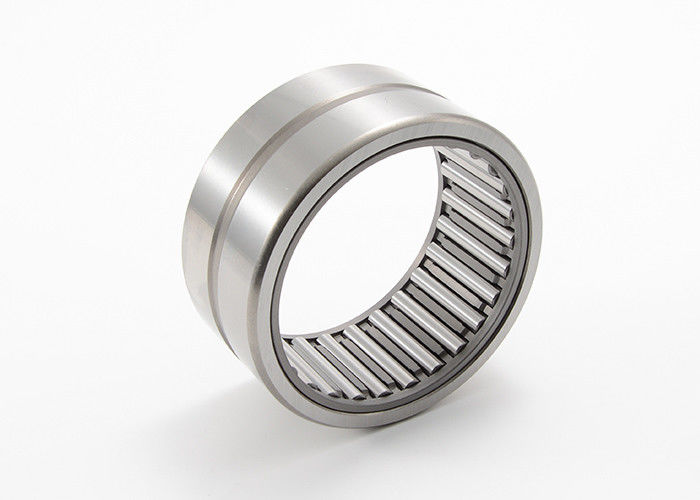

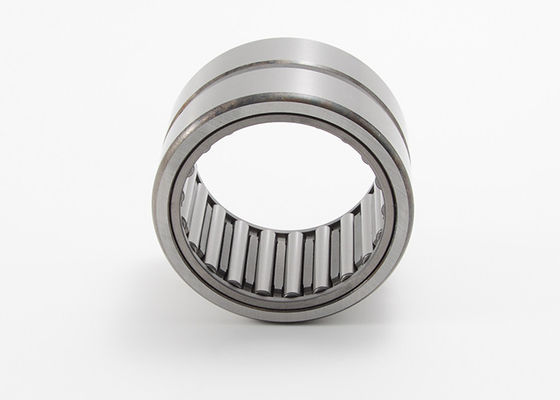

Vòng bi kim được gia công hạng nặng không có vòng trong, loại mở, kích thước inch
Vòng bi kim lồng hạng nặng là một loại vòng bi lăn sử dụng lồng hoặc bộ phận giữ để tách và dẫn hướng các con lăn kim.Những vòng bi này được thiết kế để xử lý tải trọng hướng kính cao với kết cấu nhỏ gọn và nhẹ.
Các con lăn kim trong các ổ trục này có đường kính mỏng hơn nhiều so với đường kính ngoài của ổ trục.Thiết kế này cho phép diện tích bề mặt tiếp xúc giữa các con lăn và mương cao hơn, cho phép chúng hỗ trợ các vật nặng trong khi vẫn duy trì một dấu chân nhỏ.
Vòng cách hoặc bộ phận giữ trong Vòng bi kim lồng hạng nặng phục vụ một số chức năng quan trọng.Nó duy trì khoảng cách thích hợp giữa các con lăn kim, đảm bảo phân bổ tải đều và giảm ma sát giữa các con lăn.Lồng cũng hoạt động như một hướng dẫn, ngăn không cho các con lăn bị lệch hoặc tiếp xúc với nhau quá mức.
Những vòng bi này thường được sử dụng trong các ứng dụng khác nhau trong các ngành công nghiệp khác nhau.Chúng đặc biệt thích hợp cho các ứng dụng có không gian hạn chế và yêu cầu khả năng chịu tải cao.Một số ứng dụng điển hình bao gồm hộp số ô tô, dụng cụ điện, máy in, máy dệt và thiết bị nông nghiệp.
Các tính năng và lợi ích:
Cuộc đua gia công bên ngoài
Khi chọn Vòng bi kim lồng hạng nặng, điều quan trọng là phải xem xét các yếu tố như khả năng tải cần thiết, điều kiện vận hành, tốc độ và kích thước cụ thể cần thiết cho ứng dụng của bạn.
Vui lòng liên hệ với chúng tôi, kỹ thuật viên và kỹ sư của chúng tôi rất vui lòng cung cấp cho bạn các thông số kỹ thuật và hướng dẫn chi tiết để giúp chọn ổ trục phù hợp nhất cho yêu cầu của bạn.
Thông số kỹ thuật Vòng bi lăn kim dành cho cuộc đua gia công hạng nặng Sê-ri MR Thông số kỹ thuật:
|
Mã vòng bi |
Vòng trong |
b | D | W | W1 | h | r | ||
| +.0000 | Tol. | +.0000 | Tol. |
+.000 -0,005 |
+.000 -0,005 |
đường kính lỗ | tối đa. | ||
| MR 44 N | MI 36 N | 2.2500 | -.0006 | 3.5000 | -.0008 | 1.500 | 1.510 | 1/8 | .080 |
| MR 44 | MI 35 | 2.1875 | -.0006 | 3.5000 | -.0008 | 1.750 | 1.760 | 1/8 | .080 |
| MR 44 | MI 36 | 2.2500 | -.0006 | 3.5000 | -.0008 | 1.750 | 1.760 | 1/8 | .080 |
| MR 48 N | MI 40 N | 2.5000 | -.0006 | 3.7500 | -.0008 | 1.500 | 1.510 | 1/8 | .080 |
| ÔNG 48 | MI 38 | 2,3750 | -.0006 | 3.7500 | -.0008 | 1.750 | 1.760 | 1/8 | .080 |
| ÔNG 48 | MI 39 | 2,4375 | -.0006 | 3.7500 | -.0008 | 1.750 | 1.760 | 1/8 | .080 |
| ÔNG 48 | MI40 | 2.5000 | -.0006 | 3.7500 | -.0008 | 1.750 | 1.760 | 1/8 | .080 |
| MR 52 | MI 42 | 2.6250 | -.0006 | 4.2500 | -.0008 | 1.750 | 1.760 | 16/3 | .080 |
| MR 52 | MI 44 | 2.7500 | -.0006 | 4.2500 | -.0008 | 1.750 | 1.760 | 16/3 | .080 |
| MR 56 N | MI 48 N | 3.0000 | -.0006 | 4.5000 | -.0008 | 1.750 | 1.760 | 16/3 | .080 |
| MR 56 | MI 46 | 2,8750 | -.0006 | 4.5000 | -.0008 | 2.000 | 2.010 | 16/3 | .080 |
| MR 56 | MI 47 | 2,9375 | -.0006 | 4.5000 | -.0008 | 2.000 | 2.010 | 16/3 | .080 |
| MR 56 | MI 48 | 3.0000 | -.0006 | 4.5000 | -.0008 | 2.000 | 2.010 | 16/3 | .080 |
| ÔNG 60 | MI 50 | 3.1250 | -.0006 | 4.7500 | -.0008 | 2.000 | 2.010 | 16/3 | .100 |
| ÔNG 60 | MI 52 | 3.2500 | -.0006 | 4.7500 | -.0008 | 2.000 | 2.010 | 16/3 | .100 |
| ÔNG 64 | MI 54 | 3,3750 | -.0008 | 5.0000 | -.0010 | 2.000 | 2.010 | 16/3 | .100 |
| ÔNG 64 | MI 56 | 3.5000 | -.0008 | 5.0000 | -.0010 | 2.000 | 2.010 | 16/3 | .100 |
| ÔNG 68 | MI 58 | 3.6250 | -.0008 | 5.2500 | -.0010 | 2.000 | 2.010 | 16/3 | .100 |
| ÔNG 68 | MI60 | 3.7500 | -.0008 | 5.2500 | -.0010 | 2.000 | 2.010 | 16/3 | .100 |
| MR 72 | MI 62 | 3,8750 | -.0008 | 6.0000 | -.0010 | 2.250 | 2.260 | 16/3 | .100 |
| ông 80 | MI 64 | 4.0000 | -.0008 | 6.5000 | -.0010 | 2.250 | 2.260 | 16/3 | .100 |
| ông 80 | MI 68 | 4.2500 | -.0008 | 6.5000 | -.0010 | 2.250 | 2.260 | 16/3 | .100 |
| MR 88 N | MI 72 N | 4.5000 | -.0008 | 7.0000 | -.0010 | 2.500 | 2.515 | 16/3 | .100 |
| ÔNG 88 | MI 72 | 4.5000 | -.0008 | 7.0000 | -.0010 | 3.000 | 3.015 | 16/3 | .100 |
| MR 96 N | MI 80 N | 5.0000 | -.0010 | 7.5000 | -.0012 | 2.500 | 2.515 | 1/4 | .120 |
| ÔNG 96 | MI80 | 5.0000 | -.0010 | 7.5000 | -.0012 | 3.000 | 3.015 | 1/4 | .120 |
| MR 104 N | MI 88 N | 5.5000 | -.0010 | 8.0000 | -.0012 | 2.500 | 2.515 | 1/4 | .120 |
| MR 104 | MI 88 | 5.5000 | -.0010 | 8.0000 | -.0012 | 3.000 | 3.015 | 1/4 | .120 |
| MR 116 | MI 96 | 6.0000 | -.0010 | 9.1250 | -.0012 | 3.000 | 3.015 | 1/4 | .120 |
| MR 124 | MI 104 | 6.5000 | -.0010 | 9.6250 | -.0012 | 3.000 | 3.015 | 1/4 | .120 |
| MR 132 | MI 112 | 7.0000 | -.0010 | 10.1250 | -.0012 | 3.000 | 3.015 | 1/4 | .120 |
| MR 140 | MI 120 | 7.5000 | -.0012 | 10.6250 | -.0014 | 3.000 | 3.015 | 1/4 | .160 |
| MR 148 | MI 128 | 8.0000 | -.0012 | 11.1250 | -.0014 | 3.000 | 3.015 | 1/4 | .160 |
|
Mã vòng bi |
Vòng trong |
Đường kính trục. | Xếp hạng tải cơ bản | ||||
| xoay.trục | Tol. | thống kê.trục | Tol. | STA. | DYN. | ||
| MR 44 N | MI 36 N | 2.2508 | -.0008 | 2.2497 | -.0008 | 46700 | 24500 |
| MR 44 | MI 35 | 2.1883 | -.0008 | 2.1872 | -.0008 | 56700 | 28400 |
| MR 44 | MI 36 | 2.2508 | -.0008 | 2.2497 | -.0008 | 56700 | 28400 |
| MR 48 N | MI 40 N | 2.5008 | -.0008 | 2.4997 | -.0008 | 52300 | 26100 |
| ÔNG 48 | MI 38 | 2.3758 | -.0008 | 2.3747 | -.0008 | 63400 | 30300 |
| ÔNG 48 | MI 39 | 2.4383 | -.0008 | 2.4372 | -.0008 | 63400 | 30300 |
| ÔNG 48 | MI40 | 2.5008 | -.0008 | 2.4997 | -.0008 | 63400 | 30300 |
| MR 52 | MI 42 | 2.6258 | -.0008 | 2.6247 | -.0008 | 64400 | 29900 |
| MR 52 | MI 44 | 2.7508 | -.0008 | 2.7497 | -.0008 | 64400 | 29900 |
| MR 56 N | MI 48 N | 3.0008 | -.0008 | 2,9997 | -.0008 | 71600 | 31300 |
| MR 56 | MI 46 | 2.8758 | -.0008 | 2.8747 | -.0008 | 83500 | 35900 |
| MR 56 | MI 47 | 2.9383 | -.0008 | 2.9372 | -.0008 | 83500 | 35900 |
| MR 56 | MI 48 | 3.0008 | -.0008 | 2,9997 | -.0008 | 83500 | 35900 |
| ÔNG 60 | MI 50 | 3.1260 | -.0010 | 3.1246 | -.0010 | 87100 | 36500 |
| ÔNG 60 | MI 52 | 3.2510 | -.0010 | 3.2496 | -.0010 | 87100 | 36500 |
| ÔNG 64 | MI 54 | 3.3758 | -.0010 | 3.3746 | -.0010 | 93800 | 38000 |
| MR-64 | MI 56 | 3.5008 | -.0010 | 3,4996 | -.0010 | 93800 | 38000 |
| ÔNG 68 | MI 58 | 3.6258 | -.0010 | 3.6246 | -.0010 | 101000 | 39500 |
| ÔNG 68 | MI60 | 3.7508 | -.0010 | 3,7496 | -.0010 | 101000 | 39500 |
| MR 72 | MI 62 | 3.8758 | -.0010 | 3,8746 | -.0010 | 130000 | 60300 |
| ông 80 | MI 64 | 4.0008 | -.0010 | 3,9996 | -.0010 | 148000 | 64600 |
| ông 80 | MI 68 | 4.2508 | -.0010 | 4.2496 | -.0010 | 148000 | 64600 |
| MR 88 N | MI 72 N | 4.5008 | -.0010 | 4.4996 | -.0010 | 169800 | 70200 |
| ÔNG 88 | MI 72 | 4.5008 | -.0010 | 4.4996 | -.0010 | 220000 | 85700 |
| MR 96 N | MI 80 N | 5,0010 | -.0010 | 4,9995 | -.0010 | 177000 | 71000 |
| ÔNG 96 | MI80 | 5,0010 | -.0010 | 4,9995 | -.0010 | 228000 | 86600 |
| MR 104 N | MI 88 N | 5.5010 | -.0010 | 5,4995 | -.0010 | 183000 | 71700 |
| MR 104 | MI 88 | 5.5010 | -.0010 | 5,4995 | -.0010 | 237000 | 87500 |
| MR 116 | MI 96 | 6.0012 | -.0012 | 5,9995 | -.0012 | 234000 | 95200 |
| MR 124 | MI 104 | 6.5012 | -.0012 | 6.4995 | -.0012 | 252000 | 99100 |
| MR 132 | MI 112 | 7.0012 | -.0012 | 6,9995 | -.0012 | 270000 | 103000 |
| MR 140 | MI 120 | 7.5010 | -.0012 | 7.4995 | -.0012 | 280000 | 104000 |
| MR 148 | MI 128 | 8.0010 | -.0012 | 7,9995 | -.0012 | 292000 | 108000 |
