Thông tin chi tiết sản phẩm:
|
| Tên: | Thanh kết nối Sử dụng con lăn kim và vòng bi lắp ráp lồng | Loại: | Con lăn kim và cụm lồng |
|---|---|---|---|
| giải pháp niêm phong: | mở, không có con dấu | Kích thước: | Đường kính trục từ 8 mm đến 20 mm |
| các yếu tố lăn: | lăn kim | Vật liệu lồng: | Thép |
| Vật Liệu Kim Lăn: | thép chịu lực chất lượng | xử lý bề mặt: | tùy chỉnh |
| Điểm nổi bật: | Vòng bi kim 8 mm,Thanh kết nối cụm lồng kim,Vòng bi kim 20 mm |
||

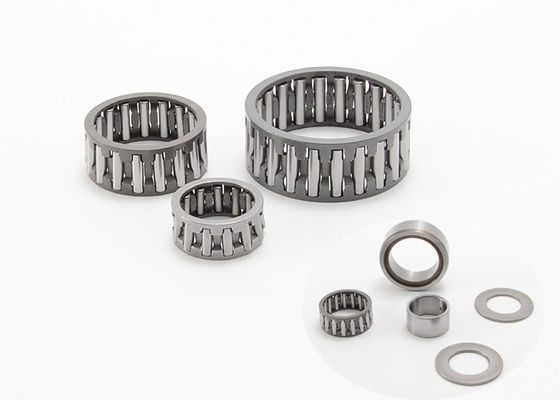

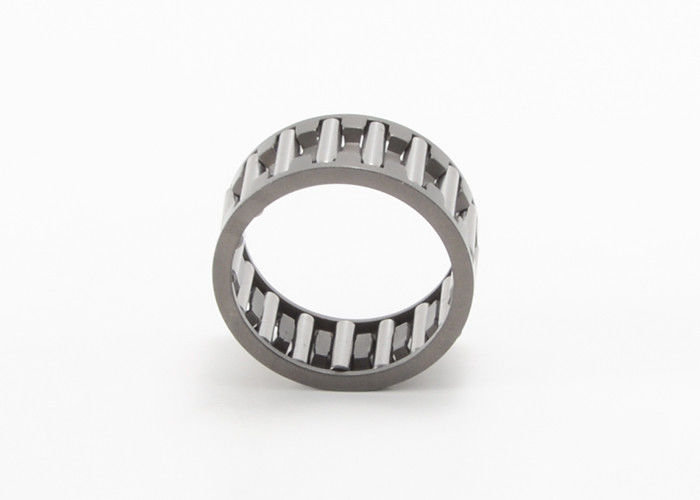

Thanh Kết Nối Sử Dụng Con Lăn Kim Và Vòng Bi Lắp Ráp Lồng KBK10X14X12
Cụm con lăn kim và lồng sử dụng thanh chủ yếu được sử dụng cho động cơ, máy nén và các dẫn hướng tay quay khác.
Ký hiệu của cụm lồng và con lăn kim sử dụng que bao gồm chữ cái và số.Chữ KZK đại diện cho cụm trục khuỷu và KBK đại diện cho cụm chốt piston.
Cụm con lăn kim và vòng cách cho chốt khuỷu KZK thích ứng với vòng cách loại M với hiệu suất đáng tin cậy.Nó có yêu cầu đặc biệt.Bề mặt của lồng có thể được mạ bạc hoặc mạ đồng.
Cụm con lăn kim và vòng cách cho chốt pít-tông KBK khác với KZK (dẫn hướng bên ngoài cho chốt khuỷu).Nó được dẫn hướng bên trong trên chốt pít-tông), do đó làm tăng chiều dài của kim.
Thanh kết nối Sử dụng con lăn kim và ổ trục lắp ráp lồng Chi tiết:
|
trục Đường kính |
Chỉ định mang |
Khối lượng khoảng |
Kích thước ranh giới | Xếp hạng tải cơ bản | ||||
| Mã hiện tại | Mã gốc | fw | ôi | TCN | Năng động | tĩnh | ||
| mm | g | mm | N | |||||
| số 8 | KBK8X11X10 | 39241/8 | 1,85 | số 8 | 11 | 10 | 3500 | 4000 |
| KBK8X12X10 | 29242/8 | 2 | số 8 | 12 | 10 | 3700 | 4100 | |
| 9 | KBK9X12X11.5 | 2.4 | 9 | 12 | 11,5 | 4200 | 4800 | |
| KBK9X12X13 | 49241/9 | 2,75 | 9 | 12 | 13 | 4600 | 5800 | |
| KBK9X12X14 | 3,5 | 9 | 12 | 14 | 4700 | 5900 | ||
| KBK9X13X12 | 39242/9 | 4.1 | 9 | 13 | 12 | 5300 | 5700 | |
| KBK9X13X12.5 | 4,9 | 9 | 13 | 12,5 | 5300 | 5700 | ||
| KBK9X13X13 | 39242/9 | 5.1 | 9 | 13 | 13 | 5350 | 5600 | |
| 10 | KBK10X13X8 | 29241/10 | 2 | 10 | 13 | số 8 | 4000 | 5000 |
| KBK10X13X10 | 39241/10 | 2.4 | 10 | 13 | 10 | 4200 | 5200 | |
| KBK10X13X14.5 | 59241/10 | 5.1 | 10 | 13 | 14,5 | 5400 | 6600 | |
| KBK10X13X16 | 5,7 | 10 | 13 | 16 | 6800 | 7700 | ||
| KBK10X14X10 | 29242/10 | 3.4 | 10 | 14 | 10 | 4400 | 4600 | |
| KBK10X14X11 | 4 | 10 | 14 | 11 | 5200 | 5700 | ||
| KBK10X14X12 | 4,5 | 10 | 14 | 12 | 5400 | 6000 | ||
| KBK10X14X12.5 | 4,85 | 10 | 14 | 12,5 | 5600 | 6200 | ||
| KBK10X14X13 | 39242/10 | 5.4 | 10 | 14 | 13 | 5600 | 6200 | |
| 11 | KBK11X15X17 | 5 | 11 | 15 | 17 | 5200 | 7000 | |
| 12 | KBK12X15X13 | 49241/12 | 4.6 | 12 | 15 | 13 | 5500 | 7300 |
| KBK12X15X14.3 | 5.4 | 12 | 15 | 14.3 | 5800 | 7700 | ||
| KBK12X15X15 | 59241/12 | 5.6 | 12 | 15 | 15 | 5900 | 7800 | |
| KBK12X15X16.5 | 6.2 | 12 | 15 | 16,6 | 6800 | 9900 | ||
| KBK12X15X17 | 69241/12 | 6.3 | 12 | 15 | 17 | 7000 | 10000 | |
| KBK12X15X17.5 | 6,5 | 12 | 15 | 17,5 | 7000 | 10000 | ||
| KBK12X16X13 | 39242/12 | 6,7 | 12 | 16 | 13 | 6300 | 7600 | |
| KBK12X16X15 | 149242/12KY | 7,9 | 12 | 16 | 15 | 7500 | 9000 | |
| KBK12X16X15.5 | 8.3 | 12 | 16 | 15,5 | 7600 | 10000 | ||
| KBK12X16X16 | 59241/12 | 8,5 | 12 | 16 | 16 | 7800 | 9300 | |
| KBK12X16X17 | 59242/12 | 9.2 | 12 | 16 | 17 | 7900 | 9400 | |
| KBK12X17X14 | số 8 | 12 | 17 | 14 | 8000 | 9500 | ||
| KBK12X17X14.3 | 8.4 | 12 | 17 | 14.3 | 8000 | 9500 | ||
| KBK19X17X14.8 | 8,8 | 12 | 17 | 14,8 | 8300 | 9800 | ||
| 13 | KBK13X17X14.5 | 7.1 | 13 | 17 | 14,5 | 8300 | 10200 | |
| KBK13X17X17.5 | 8.6 | 13 | 17 | 17,5 | 9500 | 12100 | ||
| 14 | KBK14X18X10 | 29241/14 | 4.6 | 14 | 18 | 10 | 6260 | 7400 |
| KBK14X18X12 | 6.6 | 14 | 18 | 12 | 6380 | 7570 | ||
| KBK14X18X13 | 39241/14 | 7.6 | 14 | 18 | 13 | 7300 | 8700 | |
| KBK14X18X14 | 6.33 | 14 | 18 | 14 | 7400 | 8800 | ||
| KBK14X18X14.5 | số 8 | 14 | 18 | 14,5 | 7400 | 8800 | ||
| 14 | KBK14X18X15 | 49241/14 | 8.3 | 14 | 18 | 15 | 7600 | 8990 |
| KBK14X18X16.5 | 9,6 | 14 | 18 | 16,5 | 8800 | 9700 | ||
| KBK14X18X17 | 59241/14 | 10.1 | 14 | 18 | 17 | 8900 | 9800 | |
| KBK14X18X20 | 69241/14 | 12 | 14 | 18 | 20 | 9000 | 10100 | |
| KBK14X18X21 | 13 | 14 | 18 | 21 | 10500 | 12400 | ||
| KBK14X19X22 | 14 | 14 | 18 | 22 | 11100 | 13100 | ||
| KBK14X18X17 | 49242/14K | 10.3 | 14 | 19 | 17 | 11100 | 13100 | |
| 15 | KBK15X19X10 | 29241/15Y | 5 | 15 | 19 | 10 | 6500 | 8600 |
| KBK15X19X18 | 11 | 15 | 19 | 18 | 9900 | 11300 | ||
| KBK15X19X19 | 12 | 15 | 19 | 19 | 10100 | 12800 | ||
| KBK15X19X20 | 69241/15 | 12.9 | 15 | 19 | 20 | 11300 | 15500 | |
| KBK15X20X24 | 18,6 | 15 | 20 | 24 | 14100 | 20000 | ||
| 16 | KBK16X20X19 | SZ-433 | 12 | 16 | 20 | 19 | 11700 | 16800 |
| KBK16X20X20 | 69241/16Y | 13.4 | 16 | 20 | 20 | 12900 | 17600 | |
| KBK16X20X21 | 14 | 16 | 20 | 21 | 12900 | 17600 | ||
| KBK16X20X22 | 15 | 16 | 20 | 22 | 13000 | 18700 | ||
| KBK16X21X19 | 59242/16 | 16 | 16 | 21 | 19 | 13000 | 18700 | |
| 17,5 | KBK17.5X22X16 | 9.3 | 17,5 | 22 | 16 | 11000 | 16300 | |
| 18 | KBK18X22X22 | 16,9 | 18 | 22 | 22 | 11500 | 17700 | |
| KBK18X22X23.5 | 18 | 18 | 22 | 23,5 | 11900 | 19000 | ||
| KBK18X22X24 | 18.4 | 18 | 22 | 24 | 12000 | 20000 | ||
| KBK18X22X25 | 19.1 | 18 | 22 | 25 | 12700 | 20100 | ||
| KBK18X23X21 | 18 | 18 | 23 | 21 | 9900 | 10100 | ||
| KBK18X23X23 | 69242/18 | 20 | 18 | 23 | 23 | 10500 | 12000 | |
| KBK18X24X20 | 49243/18 | 20 | 18 | 24 | 20 | 20000 | 25000 | |
| 20 | KBK20X24X30 | 22.1 | 20 | 24 | 30 | 14900 | 25500 | |
| KBK20X25X22 | 19,5 | 20 | 25 | 22 | 15200 | 22300 | ||
| KBK20X25X25 | 23 | 20 | 25 | 25 | 17100 | 24000 |
