Thông tin chi tiết sản phẩm:
|
| Tên: | Vòng bi lăn kim Drawn Cup | Vật liệu lồng: | Thép ST14 |
|---|---|---|---|
| Thiết kế cơ bản: | kết thúc mở | người lưu giữ: | Có, mang với lồng thép |
| Hệ thống đo lường: | inch | Loạt: | Loại J |
| Loại lỗ bôi trơn: | không lỗ | các thành phần: | Vòng ngoài, trục lăn kim và cụm lồng |
| Đạt tiêu chuẩn: | ANSI/ABMA 18.2, ASTM F2162 | tùy chỉnh: | Tiêu chuẩn hoặc tùy chỉnh có sẵn |
| Điểm nổi bật: | J 65 vòng bi kim lồng,vòng bi kim lồng lồng rút ra,vòng bi kim chính xác kết thúc mở |
||

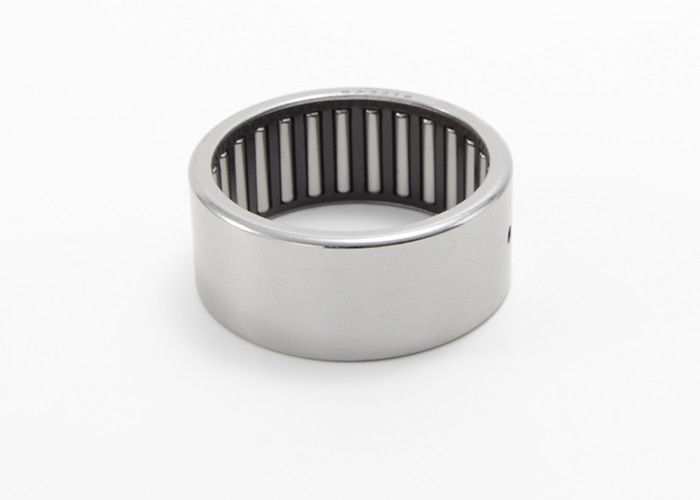

Drawn Cup Vòng bi lăn kim Kết thúc mở Vòng thép inch Dòng J-65
Vòng bi lăn kim hình cốc có vòng ngoài thành mỏng, được vẽ sâu.Vòng bi kim hình cốc rút thường được sử dụng trong các ứng dụng mà lỗ ổ đỡ không thể được sử dụng làm đường lăn cho cụm con lăn kim và vòng cách, nhưng khi cần bố trí ổ trục rất nhỏ gọn và kinh tế.Các vòng bi này được gắn với một khớp nối chặt chẽ trong vỏ.Điều đó cho phép thiết kế lỗ ổ trục đơn giản và kinh tế, vì không cần phải có vai hoặc vòng hãm để định vị ổ trục theo phương dọc trục.
Có hai loại vòng bi có sẵn trong sê-ri này;loại lồng và loại bổ sung đầy đủ.Loại thích hợp có thể được chọn theo các điều kiện hoạt động.Loại lồng có cấu trúc trong đó các con lăn kim được dẫn hướng chính xác bởi lồng và các vòng đẩy.Nó rất hữu ích cho các ứng dụng ở tốc độ quay cao.Mặt khác, ổ lăn kim loại bổ sung đầy đủ phù hợp cho các ứng dụng tải nặng ở vòng quay tốc độ thấp.
Tổng quan:
Các ứng dụng:
loại ổ trục của ông được sử dụng trong nhiều loại máy móc như ô tô, xe máy, máy điện, máy công cụ, hàng không vũ trụ và thiết bị văn phòng.
Vòng bi kim Drawn Cup, Kết thúc mở, Lồng thép, Sê-ri inch, Loại J, JH
|
trục Đường kính |
Chỉ định mang |
Khối lượng khoảng |
Kích thước ranh giới | Xếp hạng tải cơ bản | Tốc độ giới hạn | |||
| Mã hiện tại | fw | D | C | Năng động | tĩnh | Dầu | ||
| mm | g | mm | N | vòng/phút | ||||
| 4,76 | J-35 | 4,76 | 8,73 | 9.525 | 257 | 352 | 75000 | |
| 6,35 | J-45 | 6,35 | 11.11 | 7,92 | 290 | 331 | 57000 | |
| J-47 | 6,35 | 11.11 | 11.13 | 473 | 617 | 57000 | ||
| 7,94 | J-55 | 7,94 | 12.7 | 7,92 | 315 | 383 | 44000 | |
| J-57 | 7,94 | 12.7 | 11.13 | 560 | 805 | 44000 | ||
| JH-57 | 7,94 | 14.29 | 11.13 | 696 | 849 | 47000 | ||
| 9.525 | J-65 | 9.525 | 14.29 | 7,92 | 358 | 474 | 36000 | |
| J-66 | 9.525 | 14.29 | 9,52 | 500 | 728 | 36000 | ||
| J-68 | 9.525 | 14.29 | 12.7 | 755 | 1240 | 36000 | ||
| JH-68 | 9.525 | 15,88 | 12.7 | 987 | 1370 | 38000 | ||
| 11.11 | J-78 | 11.11 | 15,88 | 12.7 | 882 | 1580 | 30000 | |
| JH-78 | 11.11 | 17,46 | 12.7 | 1060 | 1510 | 30000 | ||
| 12.548 | J-88K | 12.548 | 17.463 | 12.7 | 914 | 1710 | 26000 | |
| 14.288 | J-910 | 14.288 | 19.05 | 15,88 | 1190 | 2490 | 23000 | |
| J-108 | 15,88 | 20,64 | 12.7 | 970 | 1970 | 21000 | ||
| 15,88 | JH-1010 | 15,88 | 22.225 | 15,88 | 1280 | 2930 | 21000 | |
| 17.462 | JH-1112 | 17.462 | 23.812 | 19.05 | 1830 | 4610 | 19000 | |
| 19.05 | J-1212 | 19.05 | 25.4 | 19.05 | 2320 | 4880 | 18000 | |
| 22.225 | J-148 | 22.225 | 28,58 | 12.7 | 1640 | 3270 | 15000 | |
| JH-1412 | 22.225 | 30.16 | 19.05 | 2710 | 5450 | 15000 | ||
| JH-14160H | 22.225 | 30.162 | 25.4 | 2710 | 5450 | 15000 | ||
| 25.4 | JH-1616 | 25.4 | 33,34 | 25.4 | 4090 | 9570 | 13000 | |
| 28,58 | JH-1818 | 28,58 | 38.1 | 28,58 | 5440 | 12500 | 12000 | |
| 35,61 | JH-1470 | 35,61 | 57.2 | 17,8 | 5680 | 13500 | 10000 | |
| 41.275 | J-2616 | 41.275 | 50,8 | 25.4 | 5890 | 15600 | 7900 | |
| 50,8 | J-3216 | 50,8 | 60,32 | 25.4 | 6350 | 18400 | 6300 | |
