Thông tin chi tiết sản phẩm:
|
Tên: | Vòng bi lăn kim Drawn Cup | Vật liệu chịu lực: | thép tấm đặc biệt ST12 hoặc St14 |
---|---|---|---|
Loại cốc vẽ: | kết thúc mở | giải pháp niêm phong: | Mở |
chất bôi trơn: | Không có | lỗ bôi trơn: | Không có |
các yếu tố lăn: | Con lăn kim có lồng thép | Hệ thống đo lường: | inch |
Nhiệt độ hoạt động: | -30°C đến 120°C | tùy chỉnh: | Tiêu chuẩn hoặc tùy chỉnh có sẵn |
Điểm nổi bật: | vòng bi kim sce108 kết thúc mở,vòng bi kim sce108 cốc rút,vòng bi kim xuyên tâm lồng thép |

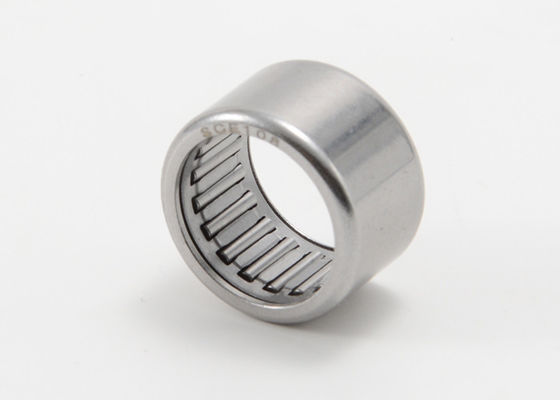

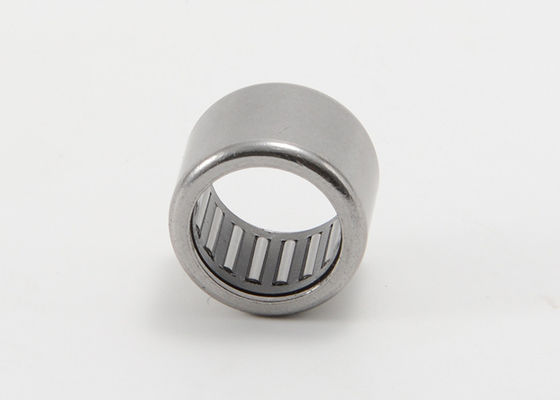

Drawn Cup Vòng bi lăn kim Vòng thép kết thúc mở Dòng inch SCE108
Vòng bi lăn kim hình cốc có vòng ngoài thành mỏng, được vẽ sâu.Vòng bi kim hình cốc rút thường được sử dụng trong các ứng dụng mà lỗ ổ đỡ không thể được sử dụng làm đường lăn cho cụm con lăn kim và vòng cách, nhưng khi cần bố trí ổ trục rất nhỏ gọn và kinh tế.Các vòng bi này được gắn với một khớp nối chặt chẽ trong vỏ.Điều đó cho phép thiết kế lỗ ổ trục đơn giản và kinh tế, vì không cần phải có vai hoặc vòng hãm để định vị ổ trục theo phương dọc trục.
MUETTE cung cấp nhiều loại vòng bi lăn kim hình cốc kéo.Điêu nay bao gôm:
Ngoài thiết kế có vòng cách, các ổ lăn kim hình cốc rút với các đầu hở cũng có sẵn với một bộ con lăn kim bổ sung đầy đủ.Các sê-ri này có số lượng đầu lăn kim tối đa và do đó mang lại khả năng chịu tải cực cao trong một vỏ bọc thiết kế rất nhỏ.Việc sử dụng chúng ở tốc độ cao bị hạn chế.
MOUETTE cung cấp nhiều bảng thay thế hơn, chẳng hạn như vòng bi kim skf, vòng bi kim ina, vòng bi kim ntn, vòng bi kim iko, vòng bi kim torrington, vòng bi kim koyo, vòng bi kim timken, vòng bi kim rbc và vòng bi kim mcgill.
Drawn Cup Vòng bi lăn kim Lồng thép Open End Inch Dòng SCE Loại Chi tiết:
Đường kính trục | Chỉ định mang |
Khối lượng khoảng |
Kích thước ranh giới | Xếp hạng tải cơ bản | Tốc độ giới hạn | ||||
Mã vòng bi hiện tại | Mã vòng bi gốc | fw | Đ. | C | Năng động | tĩnh | Dầu | ||
mm | Kilôgam | mm | N | vòng/phút | |||||
3.175 | SCE55 | 0,004 | 3.175 | 12.7 | 8.334 | ||||
3,97 | SCE 21/24TN | 3,97 | 7.15 | 6,35 | |||||
4.762 | SCE 34TN | 4.762 | 8.731 | 6,35 | |||||
6,35
|
SCE 47 | 0,004 | 6,35 | 11.112 | 11.13 | ||||
SCE 49 | 6,35 | 11.112 | 14.287 | ||||||
SCE 49PP | 6,35 | 11.112 | 14.29 | ||||||
7.938 | SCE 55 | TCN55 | 0,0032 | 7.938 | 12.7 | 7.938 | 2892 | 2625 | 29000 |
SCE 56P | 0,006 | 7.938 | 12.7 | 9,52 | |||||
SCE 57 | 0,006 | 7.938 | 12.7 | 11.11 | |||||
SCE 59 | 0,003 | 7.938 | 12.7 | 14.29 | |||||
9.525 | SCE 65 | TCN65 | 0,004 | 9.525 | 14.288 | 7,94 | 2892 | 2417 | 25000 |
SCE 66 | 0,006 | 9.525 | 14.288 | 9,52 | 3900 | 3950 | 29500 | ||
SCE 68 | 0,0065 | 9.525 | 14.288 | 12.7 | |||||
SCE 68K | 9.525 | 14.288 | 9.271 | ||||||
SCE 69P | 0,007 | 9.525 | 14.288 | 14.29 | |||||
SCE 69 | 0,004 | 9.525 | 14.288 | 14.29 | |||||
SCE 610PP | 9.525 | 14.288 | 15,88 | 3900 | 3950 | 29500 | |||
11.112 | SCE 78 | 0,005 | 11.112 | 15.875 | 12.7 | 6400 | 7800 | 25000 | |
12.7
|
SCE 85 | 0,0047 | 12.7 | 17.462 | 7,94 | ||||
SCE 86 | 0,006 | 12.7 | 17.462 | 9,52 | |||||
SCE 86A | 0,007 | 12.7 | 17.462 | 9,52 | |||||
SCE 87 | 0,006 | 12.7 | 17.462 | 11.11 | 7340 | 7800 | 22000 | ||
SCE 88 | 0,009 | 12.7 | 17.462 | 12.7 | 6897 | 9033 | 19000 | ||
SCE 810ZOH | 0,009 | 12.7 | 17.462 | 15,88 | 8811 | 12237 | 19000 | ||
SCE 810PP | 0,009 | 12.7 | 17.462 | 15,88 | 8811 | 12237 | 19000 | ||
14.288 | SCE 96 | 0,005 | 14.288 | 19.05 | 9,52 | 5162 | 6408 | 18000 | |
SCE 98 | 0,008 | 14.288 | 19.05 | 12.7 | 7698 | 10769 | 18000 | ||
SCE 910 | 0,01 | 14.288 | 19.05 | 15,88 | 9434 | 14017 | 18000 | ||
SCE 912 | 0,013 | 14.288 | 19.05 | 19.05 | 10724 | 16465 | 18000 | ||
15.875 | SCE 105 | 0,0075 | 15.875 | 20.638 | 7,94 | 4300 | 5200 | 17600 | |
SCE 107-1/2 | 0,009 | 15.875 | 20.638 | 11.91 | 7100 | 10300 | 17600 | ||
SCE108 | TCN108 | 0,01 | 15.875 | 20.638 | 12.7 | 8743 | 12015 | 16000 | |
SCE109P | 15.875 | 20.638 | 14.29 | 8743 | 12015 | 16000 | |||
SCE1010 | 0,011 | 15.875 | 20.638 | 15,88 | 10368 | 16242 | 16000 | ||
SCE1010PP | 0,013 | 18.875 | 20.638 | 15,88 | 10368 | 16242 | 16000 | ||
SCE1012 | 0,014 | 15.875 | 20.638 | 19.05 | 12015 | 19802 | 16000 | ||
SCE1012PP | 0,014 | 15.875 | 20.638 | 19.05 | 12015 | 19802 | 16000 | ||
17.462 | SCE118 | 0,014 | 17.462 | 22.225 | 12.7 | 8600 | 13200 | 16000 | |
SCE1112 | 0,016 | 17.462 | 22.225 | 19.05 | 12400 | 21000 | 16000 |
19.05 | SCE 128 | 0,013 | 19.05 | 25.4 | 12.7 | 9800 | 12500 | 14700 | |
SCE 120 | 19.05 | 34 | 14,5 | ||||||
SCE 129P | 0,019 | 19.05 | 25.4 | 14.29 | 10000 | 13500 | 15200 | ||
SCE 1210PPR | 0,017 | 19.05 | 25,45 | 15,88 | 12682 | 17577 | 13000 | ||
SCE 1211(P) | 0,018 | 19.05 | 25.4 | 17,46 | 15352 | 22250 | 13000 | ||
SCE 1212 | 0,021 | 19.05 | 25.4 | 19.05 | 15352 | 22250 | 13000 | ||
SCE 1214PP | 19.05 | 25.4 | 22.22 | ||||||
SCE 1216 | 0,030 | 19.05 | 25.4 | 25.4 | |||||
20.638 | SCE 1312 | 0,024 | 20.638 | 26.988 | 19.05 | 16020 | 23585 | 12000 | |
22.225 | SCE 146 | 0,013 | 22.225 | 28.575 | 9,52 | 8200 | 10700 | 12600 | |
SCE 148 | 0,019 | 22.225 | 28.575 | 12.7 | 11125 | 15797 | 11000 | ||
SCE 148-OH | 0,019 | 22.225 | 28.575 | 12.7 | 11125 | 15797 | 11000 | ||
SCE 1412 | 0,028 | 22.225 | 28.575 | 19.05 | 16910 | 27145 | 11000 | ||
SCE 1416 | 0,034 | 22.225 | 28.575 | 25.4 | 22100 | 38000 | 12600 | ||
25.4 | SCE 168 | 0,019 | 25.4 | 31,75 | 12.7 | 12682 | 19135 | 10000 | |
SCE 1612 | 0,027 | 25.4 | 31,75 | 19.05 | 18022 | 30260 | 10000 | ||
SCE 1614PP | 25.4 | 31,75 | 22.22 | ||||||
SCE 1616 | 0,038 | 25.4 | 31,75 | 25.4 | 24920 | 45390 | 10000 | ||
SCE 1616PP | 0,038 | 25.4 | 31,75 | 25.4 | 24920 | 45390 | 10000 | ||
SCE 1620 | 0,048 | 25.4 | 31,75 | 31,75 | |||||
28.575 | SCE 188 | 0,021 | 28.575 | 34.925 | 12.7 | 12905 | 20247 | 9000 | |
SCE 1816 | TCN1816 | 0,04 | 28.575 | 34.925 | 25.4 | 25810 | 49395 | 9000 | |
SCE 1820 | 0,053 | 28.575 | 34.925 | 31,75 | |||||
31.242 | SCE 2020A | 31.242 | 38.1 | 31,75 | |||||
31,75 | SCE 2010 | 0,03 | 31,75 | 38.1 | 15,88 | 21137 | 39605 | 8000 | |
SCE 2012 | 0,037 | 31,75 | 38.1 | 19.05 | 16500 | 29000 | 8000 | ||
SCE 2016 | TCN2016 | 0,045 | 31,75 | 38.1 | 25.4 | 27145 | 54735 | 8800 | |
SCE 2020 | 0,056 | 31,75 | 38.1 | 31,75 | |||||
34.925 | SCE 228 | 0,025 | 34.925 | 41.275 | 12.7 | 13600 | 23700 | 8000 | |
SCE 2212 | 0,039 | 34.925 | 41.275 | 19.05 | 21360 | 42720 | 7500 | ||
SCE 2216 | 0,058 | 34.925 | 41.275 | 25.4 | 27590 | 59185 | 7500 | ||
SCE 2220 | 0,081 | 34.925 | 41.275 | 31,75 | 34000 | 77000 | 8000 | ||
38.1
|
SCE 2416 | 0,083 | 38.1 | 47.625 | 25.4 | 38715 | 66305 | 6500 | |
SCE 2420 | 0,105 | 38.1 | 47.625 | 31,75 | |||||
41.275 | SCE 2620 | 0,11 | 41.275 | 50,8 | 31,75 | 51000 | 97000 | 6800 | |
44,45 | SCE 2812 | 0,082 | 44,45 | 53.975 | 19.05 | 31500 | 55000 | 6300 | |
SCE 2816 | TCN2816 | 0,115 | 44,45 | 53.975 | 25.4 | 41385 | 75650 | 6000 | |
SCE 2824 | 0,163 | 44,45 | 53.975 | 38.1 | |||||
50,8 | SCE 3216 | 0,102 | 50,8 | 60.33 | 25.4 | ||||
SCE 32 160OH | 50,8 | 60,38 | 25.4 | ||||||
SCE 3220 | 0,140 | 50,8 | 60.325 | 31,75 | 55180 | 115700 | 5000 |
