Thông tin chi tiết sản phẩm:
|
| Tên: | Vòng bi chặn gối bằng thép không gỉ | Kiểu: | SUCT201, SUCT202, SUCT203, SUCT204, SUCT205, SUCT206, SUCT207, SUCT208 |
|---|---|---|---|
| Vật liệu nhà ở: | Thép không gỉ đúc (SUS13) | Chèn vật liệu vòng bi: | Inox 440C, Inox 420 |
| Chốt trục: | ốc vít | Loại nhà ở: | Vòng bi chèn xuyên tâm |
| Tuân thủ tiêu chuẩn: | ISO, JIS, Tiêu chuẩn Bắc Mỹ | Số lỗ gắn: | 1 |
| Điểm nổi bật: | Vòng bi chặn gối hướng tâm,vỏ gối đỡ bằng thép không gỉ,vỏ gối đỡ chịu lực Vít Grub |
||

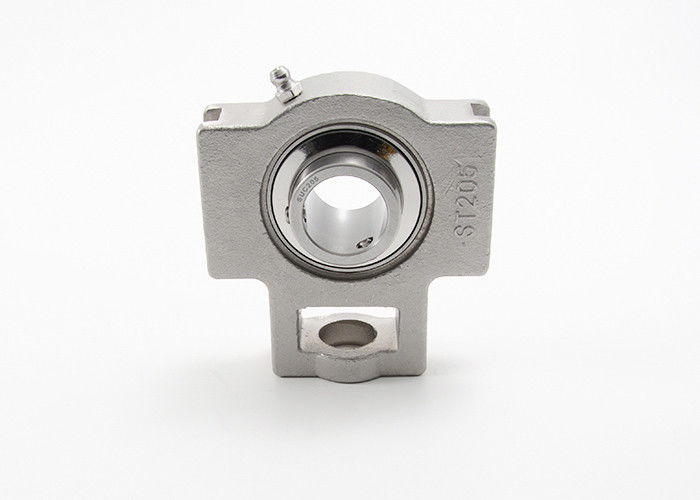

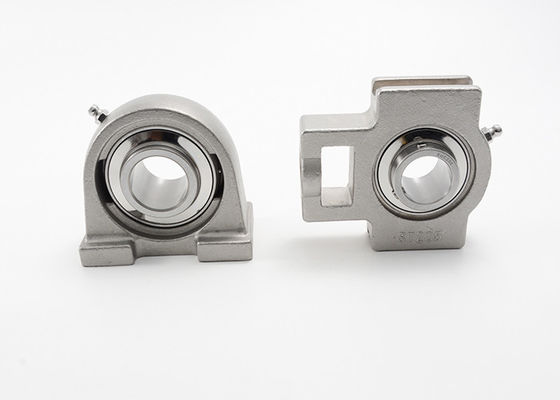

Vòng bi chặn gối bằng thép không gỉ cho ngành chế biến thực phẩm SUCT201 SUCT202 SUCT203
Vòng bi chặn gối, còn được gọi là vòng bi chặn, là một loại vòng bi thường được sử dụng trong máy móc hỗ trợ trục quay.Những vòng bi này được thiết kế để dễ dàng lắp và tháo, và chúng thường được sử dụng trong lĩnh vực chế biến thực phẩm do độ bền và khả năng chống nhiễm bẩn của chúng.
Lĩnh vực chế biến thực phẩm có một loạt các yêu cầu riêng khi nói đến máy móc và thiết bị.Ngành công nghiệp này đòi hỏi các tiêu chuẩn cao về độ sạch sẽ và vệ sinh để ngăn ngừa ô nhiễm thực phẩm.Vì lý do này, các nhà sản xuất thiết bị chế biến thực phẩm phải sử dụng vật liệu dễ làm sạch và có thể chịu được các dung dịch tẩy rửa khắc nghiệt.
lựa chọn vật liệu
Trong ngành công nghiệp chế biến thực phẩm, thép không gỉ austenit loại 304 và 316 thường được sử dụng vì chúng có hàm lượng crom cao.Những loại thép này thường được gọi là thép không gỉ cấp thực phẩm.Thép 316 có khả năng đàn hồi tốt hơn một chút đối với clorua do hàm lượng molypden từ hai đến ba phần trăm, khiến nó trở nên lý tưởng để chế biến thực phẩm có hàm lượng muối cao.Nhìn chung, thép không gỉ sê-ri 300 có khả năng chống ăn mòn đặc biệt khiến vật liệu này phù hợp với ngành này.Một số vòng bi cho ngành công nghiệp thực phẩm cũng có thể được làm từ thép không gỉ dòng martensitic 400.Thép không gỉ Martensitic là hợp kim có nhiều crôm hơn và thường không có niken trong đó trong khi thép không gỉ austenit có hàm lượng niken từ 8 đến 10%.
Các cụm ổ bi chặn dạng gối (plummer) MOUETTE bao gồm một ổ đỡ chèn được lắp trong vỏ, có thể được bắt vít vào bề mặt đỡ.Thiết kế nhà ở đơn vị tiêu chuẩn bao gồm vật liệu gang, composite, thép ép và thép không gỉ.MUETTE chủ yếu sản xuất vỏ và vòng bi chèn bằng thép không gỉ;hoặc chèn vòng bi bằng thép không gỉ, nhưng vỏ bọc bằng vật liệu nhựa.
| Vật liệu đang được sử dụng: | |
| Vật liệu nhà ở | Thép không gỉ đúc (SUS13) |
| Chèn vật liệu vòng bi | Inox 440C, Inox 420 |
Ứng dụng và Công nghiệp:
Vòng bi đỡ gối bằng thép không gỉ Sê-ri SUCT2thông số kỹ thuật:
|
Bộ phận mang Phần số. |
đường kính lỗ khoan | Kích thước (mm) | |||||||||||||||
| đ | w |
h |
g |
b |
N |
q | o | Một | e | P | j |
k |
l |
b |
S |
||
| TRONG | mm | ||||||||||||||||
|
SUCT201 SUCT201-8 SUCT202 SUCT202-10 SUCT203 SUCT203-11 |
1/2 5/8 16/11 |
12 15 17 |
94 | 61 | 10 | 51 | 19 | 32 | 16 | 89 | 76 | 51 | 32 | 12 | 21 | 31,0 | 12.7 |
|
SUCT204 SUCT204-12 |
3/4 | 20 | 94 | 61 | 10 | 51 | 19 | 32 | 16 | 89 | 76 | 51 | 32 | 12 | 21 | 31,0 | 12.7 |
|
SUCT205 SUCT205-14 SUCT205-15 SUCT205-16 |
7/8 15/16 1 |
25 |
97 |
62 |
10 |
51 |
19 |
32 |
16 |
89 |
76 |
51 |
32 |
12 |
24 |
34.1 |
14.3 |
|
SUCT206 SUCT206-17 SUCT206-18 SUCT206-19 SUCT206-20 |
1-1/16 1-1/8 1-3/16 1-1/4 |
30 |
113 |
70 |
11 |
57 |
22 |
37 |
16 |
102 |
89 |
56 |
37 |
12 |
28 |
38.1 |
15,9 |
|
SUCT207 SUCT207-20 SUCT207-21 SUCT207-22 SUCT207-23 |
1-1/4 1-5/16 1-3/8 1-7/16 |
35 |
130 |
78 |
14 |
64 |
22 |
37 |
16 |
102 |
89 |
64 |
37 |
12 |
30 |
42,9 |
17,5 |
|
SUCT208 SUCT208-24 SUCT208-25 |
1-1/2 1-9/16 |
40 | 144 | 88 | 17 | 83 | 29 | 49 | 19 | 114 | 102 | 83 | 49 | 16 | 33 | 49.2 | 19,0 |
|
SUCT209 SUCT209-26 SUCT209-27 SUCT209-28 |
1-5/8 1-11/16 1-3/4 |
45 |
145 |
87 |
17 |
83 |
29 |
49 |
19 |
117 |
102 |
83 |
49 |
16 |
35 |
49.2 |
19,0 |
|
SUCT210 SUCT210-29 SUCT210-30 SUCT210-31 SUCT210-32 |
1-13/16 1-7/8 1-15/16 2 |
50 |
150 |
90 |
17 |
86 |
29 |
49 |
19 |
117 |
102 |
83 |
49 |
16 |
37 |
51,6 |
19,0 |
|
SUCT211 SUCT211-32 SUCT211-33 SUCT211-34 SUCT211-35 |
2 2-1/16 2-1/8 2-3/16 |
55 |
171 |
106 |
19 |
95 |
35 |
64 |
25 |
145 |
130 |
102 |
64 |
22 |
38 |
55,6 |
22.2 |
|
SUCT212 SUCT212-36 SUCT212-37 SUCT212-38 SUCT212-39 |
2-1/4 2-5/16 2-3/8 2-7/16 |
60 |
194 |
119 |
19 |
102 |
35 |
64 |
32 |
145 |
130 |
102 |
64 |
22 |
42 |
65.1 |
25.4 |
|
SUCT213 SUCT213-40 SUCT213-41 |
2-1/2 2-9/16 |
65 | 223 | 137 | 21 | 120 | 41 | 70 | 32 | 167 | 151 | 111 | 70 | 26 | 44 | 65.1 | 25.4 |
|
SUCT214 SUCT214-42 SUCT214-43 SUCT214-44 |
2-5/8 2-11/16 2-3/4 |
70 |
223 |
137 |
21 |
120 |
41 |
70 |
32 |
167 |
151 |
111 |
70 |
26 |
46 |
74,6 |
30.2 |
|
SUCT215 SUCT215-45 SUCT215-46 SUCT215-47 SUCT215-48 |
2-13/16 2-7/8 2-15/16 3 |
75 |
232 |
140 |
21 |
121 |
41 |
70 |
32 |
167 |
151 |
111 |
70 |
26 |
48 |
77,8 |
33.3 |
| SUCT216 SUCT216-50 |
3-1/8 |
80 | 234 | 140 | 21 | 121 | 41 | 70 | 32 | 184 | 165 | 111 | 70 | 26 | 51 | 82,6 | 33.3 |
|
SUCT217 SUCT217-52 |
3-1/4 |
85 | 258 | 162 | 29 | 157 | 48 | 73 | 38 | 198 | 173 | 123 | 73 | 30 | 54 | 85,7 | 34.1 |
|
SUCT218 SUCT218-56 |
3-1/2 |
90 | 275 | 170 | 30 | 140 | 48 | 80 | 40 | 215 | 190 | 130 | 80 | 30 | 55 | 96 | 39,7 |
|
Bộ phận mang Phần số. |
đường kính lỗ khoan |
Mang Phần Không. |
Phần nhà ở Số. |
Trọng lượng tịnh / kg) |
|
| đ | |||||
| TRONG | mm | ||||
|
SUCT201 SUCT201-8 SUCT202 SUCT202-10 SUCT203 SUCT203-11 |
1/2
5/8
16/11 |
12
15
17
|
SUC201 SUC201-8 SUC202 SUC202-10 SUC203 SUC203-11 |
ST203 | 0,93 |
|
SUCT204 SUCT204-12 |
3/4 | 20 |
SUC204 SUC204-12 |
ST204 | 0,89 |
|
SUCT205 SUCT205-14 SUCT205-15 SUCT205-16 |
7/8 15/16 1 |
25 |
SUC205 SUC205-14 SUC205-15 SUC205-16 |
ST205 |
0,99 |
|
SUCT206 SUCT206-17 SUCT206-18 SUCT206-19 SUCT206-20 |
1-1/16 1-1/8 1-3/16 1-1/4 |
30 |
SUC206 SUC206-17 SUC206-18 SUC206-19 SUC206-20 |
ST206 |
1,46 |
|
SUCT207 SUCT207-20 SUCT207-21 SUCT207-22 SUCT207-23 |
1-1/4 1-5/16 1-3/8 1-7/16 |
35 |
SUC207 SUC207-20 SUC207-21 SUC207-22 SUC207-23 |
ST207 |
1,81 |
|
SUCT208 SUCT208-24 SUCT208-25 |
1-1/2 1-9/16 |
40 |
SUC208 SUC208-24 SUC208-25 |
ST208 | 2,68 |
|
SUCT209 SUCT209-26 SUCT209-27 SUCT209-28 |
1-5/8 1-11/16 1-3/4 |
45 |
SUC209 SUC209-26 SUC209-27 SUC209-28 |
ST209 |
2,99 |
|
SUCT210 SUCT210-29 SUCT210-30 SUCT210-31 SUCT210-32 |
1-13/16 1-7/8 1-15/16 2 |
50 |
SUC210 SUC210-29 SUC210-30 SUC210-31 SUC210-32 |
ST210 |
2,98 |
|
SUCT211 SUCT211-32 SUCT211-33 SUCT211-34 SUCT211-35 |
2 2-1/16 2-1/8 2-3/16 |
55 |
SUC211 SUC211-32 SUC211-33 SUC211-34 SUC211-35 |
ST211 |
4,52 |
|
SUCT212 SUCT212-36 SUCT212-37 SUCT212-38 SUCT212-39 |
2-1/4 2-5/16 2-3/8 2-7/16 |
60 |
SUC212 SUC212-36 SUC212-37 SUC212-38 SUC212-39 |
ST212 |
5,57 |
|
SUCT213 SUCT213-40 SUCT213-41 |
2-1/2 2-9/16 |
65 |
SUC213 SUC213-40 SUC213-41 |
ST213 | 7,60 |
|
SUCT214 SUCT214-42 SUCT214-43 SUCT214-44 |
2-5/8 2-11/16 2-3/4 |
70 |
SUC214 SUC214-42 SUC214-43 SUC214-44 |
ST214 |
7,66 |
|
SUCT215 SUCT215-45 SUCT215-46 SUCT215-47 SUCT215-48 |
2-13/16 2-7/8 2-15/16 3 |
75 |
SUC215 SUC215-45 SUC215-46 SUC215-47 SUC215-48 |
ST215 |
8,29 |
| SUCT216 SUCT216-50 |
3-1/8 |
80 |
SUC216 SUC216-50 |
ST216 | 9.32 |
|
SUCT217 SUCT217-52 |
3-1/4 |
85 |
SUC217 SUC217-52 |
ST217 | 11,96 |
|
SUCT218 SUCT218-56 |
3-1/2 |
90 |
SUC218 SUC218-56 |
ST218 | 14,73 |
