Thông tin chi tiết sản phẩm:
|
| Tên: | Tất cả các đơn vị khối gối thép không gỉ | đơn vị Vật liệu: | Thép không gỉ cho vỏ và vòng bi chèn |
|---|---|---|---|
| Loại mang: | Loại nhiệm vụ nặng nề | Loại nhà ở: | Loại nhiệm vụ nặng nề |
| Phong cách nhà ở: | 2 chốt chặn gối | Phương pháp lắp đặt: | Đặt khóa vít |
| Mở rộng / Không mở rộng: | không mở rộng | bôi trơn được: | Đúng |
| Tuân thủ tiêu chuẩn: | ISO, JIS, Tiêu chuẩn Bắc Mỹ | Các ứng dụng: | Chế biến và đóng gói thực phẩm và đồ uống, Hệ thống băng tải, Hệ thống thang máy, Máy móc nông nghiệ |
| Điểm nổi bật: | Vòng bi chặn gối gắn mặt bích 2 lỗ,vòng bi chặn gối lắp bích bằng thép không gỉ,vòng bi chặn gối hạng nặng Không giãn nở |
||

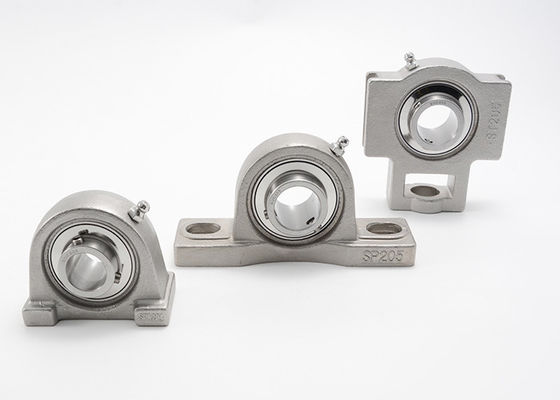

Tất cả các đơn vị khối gối bằng thép không gỉ Loại nhiệm vụ mặt bích 2 lỗ SUCPX05 SUCPX06
Do tính linh hoạt và tiết kiệm chi phí, các ổ bi được sử dụng trong nhiều ứng dụng công nghiệp.
Các đơn vị vòng bi bao gồm một vòng bi chèn được gắn trong vỏ.Vòng bi chèn là một ổ bi rãnh sâu có bề mặt bên ngoài hình cầu (lồi) và một vòng bên trong mở rộng bao gồm một cơ cấu để khóa thiết bị vào trục.Vỏ có hình cầu tương ứng nhưng lỗ khoan lõm.
Các cụm ổ bi chặn dạng gối (plummer) MOUETTE bao gồm một ổ đỡ chèn được lắp trong vỏ, có thể được bắt vít vào bề mặt đỡ.Thiết kế nhà ở đơn vị tiêu chuẩn bao gồm vật liệu gang, composite, thép ép và thép không gỉ.MUETTE chủ yếu sản xuất vỏ và vòng bi chèn bằng thép không gỉ;hoặc chèn vòng bi bằng thép không gỉ, nhưng vỏ bọc bằng vật liệu nhựa.
Những đặc điểm chính:
| Mô tả vòng bi đơn vị | Tất cả các đơn vị khối gối bằng thép không gỉ gắn ổ trục |
| Vật liệu | Thép không gỉ cho vỏ và vòng bi chèn |
| Số lỗ gắn | 2 |
| phương pháp lắp đặt | Đặt vít |
| Phong cách nhà ở | Mặt bích 2 bu lông gối chặn |
| phần tử lăn | Vòng bi |
| Mở rộng / Không mở rộng | không mở rộng |
| Loại nhiệm vụ | Nhiệm vụ nặng nề |
| bôi trơn được | Đúng |
Tất cả các đơn vị khối gối bằng thép không gỉ Loại nhiệm vụ mặt bích 2 lỗ SUCPX00
|
đơn vị chịu lực Phần số |
đường kính lỗ khoan | Kích thước (mm) |
Mang Phần Không. |
Phần nhà ở Số. |
Trọng lượng tịnh / kg) |
||||||||||
| đ | h | một | e | b | S1 | S2 | g | W | S | b | |||||
| Trong | mm | ||||||||||||||
|
SUCPX05 SUCPX05-14 SUCPX05-15 SUCPX05-16 |
7/8 15/16 1 |
25 |
44,45 |
159 |
119 |
51 |
17 |
25 |
18 |
85 |
15,9 |
38.1 |
SUCX05 SUCX05-14 SUCX05-15 SUCX05-16 |
SPX05 |
1,48 |
|
SUCPX06 SUCPX06-17 SUCPX06-18 SUCPX06-19 SUCPX06-20 |
1-1/16 1-1/8 1-3/16 1-1/4 |
30 |
47,6 |
175 |
127 |
57 |
17 |
25 |
20 |
94 |
17,5 |
42,9 |
SUCX06 SUCX06-17 SUCX06-18 SUCX06-19 SUCX06-20 |
SPX06 |
1,99 |
|
SUCPX07 SUCP X07-20 SUCPX07-21 SUCPX07-22 SUCPX07-23 |
1-1/4 1-5/16 1-3/8 1-7/16 |
35 |
54 |
203 |
144 |
57 |
17 |
30 |
22 |
105 |
19,0 |
49.2 |
SUCX07 SUCX07-20 SUCX07-21 SUCX07-22 SUCX07-23 |
SPX07 |
2,57 |
|
SUCPX08 SUCPX08-24 SUCPX08-25 |
1-1/2 1-9/16 |
40 | 58,7 | 222 | 156 | 67 | 20 | 32 | 26 | 113 | 19,0 | 49.2 |
SUCX08 SUCX08-24 SUCX08-25 |
SPX08 | 3.12 |
|
SUCPX09 SUCPX09-26 SUCPX09-27 SUCPX09-28 |
1-5/8 1-11/16 1-3/4 |
45 |
58,7 |
222 |
156 |
67 |
20 |
33 |
26 |
116 |
19,0 |
51,6 |
SUCX09 SUCX09-26 SUCX09-27 SUCX09-28 |
SPX09 |
3,58 |
|
SUCPX10 SUCPX10-29 SUCPX10-30 SUCPX10-31 SUCPX10-32 |
1-13/16 1-7/8 1-15/16 2 |
50 |
63,5 |
241 |
171 |
73 |
20 |
37 |
27 |
126 |
22.2 |
55,6 |
SUCX10 SUCX10-29 SUCX10-30 SUCX10-31 SUCX10-32 |
SPX10 |
4,81 |
|
SUCPX11 SUCPX11-32 SUCPX11-33 SUCPX11-34 SUCPX11-35 |
2 2-1/16 2-1/8 2-3/16 |
55 |
69,8 |
260 |
184 |
79 |
25 |
37 |
30 |
139 |
25.4 |
65.1 |
SUCX11 SUCX11-32 SUCX11-33 SUCX11-34 SUCX11-35 |
SPX11 |
6.15 |
|
SUCPX12 SUCPX12-36 SUCPX12-37 SUCPX12-38 SUCPX12-39 |
2-1/4 2-5/16 2-3/8 2-7/16 |
60 |
76.2 |
286 |
203 |
83 |
25 |
41 |
32 |
151 |
25.4 |
65.1 |
SUCX12 SUCX12-36 SUCX12-37 SUCX12-38 SUCX12-39 |
SPX12 |
7.10 |
|
SUCPX13 SUCPX13-40 SUCPX13-41 |
2-1/2 2-9/16 |
65 | 76.2 | 286 | 203 | 83 | 25 | 41 | 32 | 151 | 30.2 | 74,6 |
SUCX13 SUCX13-40 SUCX13-41 |
SPX13 | 7,42 |
|
SUCPX14 SUCPX14-42 SUCPX14-43 SUCPX14-44 |
2-5/8 2-11/16 2-3/4 |
70 |
88,9 |
330 |
229 |
89 |
27 |
51 |
35 |
172 |
33.3 |
77,8 |
SUCX14 SUCX14-42 SUCX14-43 SUCX14-44 |
SPX14 |
8,60 |
|
SUCPX15 SUCPX15-45 SUCPX15-46 SUCPX15-47 SUCPX15-48 |
2-13/16 2-7/8 2-15/16 3 |
75 |
88,9 |
330 |
232 |
89 |
27 |
51 |
35 |
174 |
33.3 |
82,6 |
SUCX15 SUCX15-45 SUCX15-46 SUCX15-47 SUCX15-48 |
SPX15 |
10,59 |
|
SUCPX16 SUCPX16-50 |
3-1/8 | 80 | 101.6 | 381 | 283 | 102 | 27 | 59 | 42 | 197 | 34.1 | 85,7 |
SUCX16 SUCX16-50 |
SPX16 | 13.16 |
|
SUCPX17 SUCPX17-52 |
3-1/4 | 85 | 101.6 | 381 | 283 | 102 | 27 | 59 | 42 | 202 | 39,7 | 96 |
SUCX17 SUCX17-52 |
SPX17 | 16.21 |
|
SUCPX18 SUCPX18-56 |
3-1/2 |
90 | 101.6 | 381 | 283 | 111 | 27 | 60 | 45 | 206 | 42,9 | 104 |
SUCX18 SUCX18-56 |
SPX18 | 17.60 |
|
SUCPX20 SUCPX20-64 |
4 |
100 | 127 | 432 | 337 | 121 | 33 | 64 | 52 | 250 | 49.2 | 117,5 |
SUCX20 SUCX20-64 |
SPX20 | 29,80 |
